MEMBUAT ROUTER DENGAN NAT PADA WINDOWS XP

Di dalam Windows, ada sebuah tool yang digunakan untuk memanajemen network seperti mensetting IP address, menyiapkan routing, dsb. Tool ini namanya NETSH (singkatan dari network shell).

Untuk menggunakan NETSH ini dalam membuat ROUTER, kita akan membutuhkan 2 NIC (Network Interface Card). NIC yang pertama adalah untuk terhubung ke network publik (misal: Internet) dan yang lainnya adalah untuk terhubung ke LAN (Local Area Network). Untuk NIC LAN, bisa dihubungkan ke SWITCH atau ke satu komputer (diperlukan kabel crossover).

Cara berikut adalah untuk membuat Windows XP bekerja sebagai NAT, tetapi tanpa batasan dari ICS (Internet Connection Sharing).

KEBUTUHAN :
1. Dua buah kartu jaringan (NIC) :
a. NIC1: terhubung ke jaringan internal (LAN). (Network apa saja, tidak terbatas pada 192.168.1.0).
b. NIC2: terhubung ke jaringan Internet (atau jaringan lain yang ingin dihubungkan).
2. Mempunyai hak akses administrasi untuk menghentikan/memulai services.

Langkah-langkah membuat Router dengan NAT pada Windows XP :
1. Nonaktifkan ICS pada kedua NIC, Caranya :
- Klik kanan pada NIC > Properties > Advanced. Pastikan Allow other network users to connect through this computer’s Internet connection tidak dicont (r) eng.

2. Menonaktifkan Firewall/ICS Service (boleh lebih dulu dari langkah 1)
Caranya :
- Buka Control Panel > Administrative Tools > Services > Windows Firewall/Internet Connection Sharing (ICS) > klik 2x dan ubah Startup type menjadi “Disabled” dan klik OK.

3. Mengaktifkan layanan Routing and Remote Access.
- Jika menggunakan Category View :
- Buka Control Panel > Performance and Maintenance > Administrative Tools > Services > Routing and Remote Access > klik 2x dan ubah Startup type menjadi “Automatic” dan klik OK
- Jika tidak menggunakan Category View :Control Panel > Administrative Tools > Services > Routing and Remote Access > klik 2x dan ubah Startup type menjadi “Automatic” dan klik OK.

4. Mengaktifkan “IPEnableRouter” pada Registry.
1. Buka Start > Run… dan ketik “regedit”, tanpa tanda petik “ ”, Klik OK.
2. Pada window Registry Editor : buka HKEY_LOCAL_MACHINE > SYSTEM > CurrentControlSet > Services > Tcpip > Parameters. Cari “IPEnableRouter”. Klik 2x dan ubah value dari 0 menjadi 1.

5. Restart computer
6. Melakukan konfigurasi NIC :
1. Cukup satu saja yang memiliki gateway (Misal : NIC2). Hapus gateway pada NIC yang satunya. (NIC1)
2. (Opsional) Lakukan perubahan nama pada NIC1(Namanya mungkin “Local Area Connection”) menjadi “LAN” dan NIC2 (Namanya mungkin “Local Area Connection 2”) menjadi “Internet”. Tujuannya disini untuk memudahkan mengenali tiap NIC.

7. Mengaktifkan dan mengkonfigurasi NAT.
1. Klik tombol Start > Run…
2. KETIK cmd pada Open dan klik OK
3. Ketik netsh routing ip nat uninstall (untuk menjamin services tidak aktif)
4. Instalasi NAT : Ketik netsh routing ip nat install
5. Menambahkan interface publik : Ketik netsh routing ip nat add interface name=”Internet” mode=FULL
6. Menambahkan interface private : Ketik netsh routing ip nat add interface name=”LAN” mode=PRIVATE

8. Konfigurasi pada PC Client :
PC Client harus dikonfigurasi menggunakan subnet yang sama dengan router. Ubah default gateway dan DNS server menjadi IP address pada router.

• Contoh :
Router :
* NIC1 “LAN” :
 IP Address : 192.168.2.1 (sesuai dengan kelas IP yang anda suka)
 Subnet mask : 255.255.255.0
 Default gateway : dikosongkan
 DNS Server : dikosongkan / di isi sesuai daerah provider anda, saya setting ini di daerah Klaten Jateng dengan
DNS Server : 203.130.208.18
Alternate DNS : 202.134.0.10

* NIC2 “Internet” :
 IP Address : 192.168.1.2
 Subnet mask : 255.255.255.0
 Default gateway : 192.168.1.1
DNS Server : 203.130.208.18
DNS Alternate : 202.134.0.10 (sesuai daerah provider anda)

• PC Client :
* Client 01 :
 IP Address : 192.168.2.2
 Subnet mask : 255.255.255.0
 Default gateway : 192.168.2.1
DNS Server : 203.130.208.18
DNS Alternate : 202.134.0.10 (sesuai daerah provider anda)

* Client 02 :
 IP Address : 192.168.2.3
 Subnet mask : 255.255.255.0
 Default gateway : 192.168.2.1
DNS Server : 203.130.208.18
DNS Alternate : 202.134.0.10
 Dst diurutkan misal : 192.168.2.xx

Contoh gambar yang jelas seperti berikut :

IP AddressLAN yang saya gunakan kelas

IP Address INTERNET yang diberikan oleh Provider Speedy :

IP Address CLIEN

MEMBUAT ROUTER DENGAN LINUK REDHAT

LATAR BELAKANG

Seiring dengan perkembangan teknologi di dunia, teknologi komputer dan jaringan pun juga ikut berkembang dengan pesat dan semakin canggih. Begitu pula dengan teknologi internet. Hampir semua orang di dunia sekarang telah mengenal yang namanya internet. Bahkan dalam suatu lembaga atau perusahaan, internet telah menjadi kebutuhan utama.

Agar semua komputer bisa terhubung ke internet dalam suatu jaringan, maka kita perlu membuat server yang nantinya akan menghubungkan satu komputer dengan komputer lainnya.

Akan tetapi jika hanya dengan satu server, komputer yang akan terhubung dalam jaringan hanya komputer yang ada dalam satu ruangan itu saja. Oleh karena itu, kita juga perlu membuat penghubung dari server menuju ke client lain dalam satu jaringan yang disebut dengan “Router”.

Berdasarkan gambaran di atas, maka pada ujikompetensi kali ini, penulis membuat project work dengan judul “Konfigurasi Router RedHat 9.0”. Dalam project work kali ini juga disertakan konfigurasi DHCP yang fungsinya untuk mempermudah client mendapatkan IP. Dan juga disertakan konfigurasi FTP yang fungsinya untuk mensharing data.

LANGKAH-LANGKAH KONFIGURASI

ROUTER REDHAT 9.0

1. Install linux RedHat 9.0 pada komputer yang hendak kita gunakan sebagai router.

2. Setelah itu kita setting IP dari router yang kita gunakan.

Disini kita menggunakan 2 LAN CARD, satu kita setting sebagai eth0 dan yang satu sebagai eth1.

Untuk mensetting IP eth0 kita gunakan perintah seperti di bawah ini:

· vi /etc/sysconfig/network-scripts/ifcfg-eth0

kemudian akan muncul tampilan seperti di bawah ini:

Kemudian kita isi seperti gambar di atas. IP ini digunakan untuk menghubungkan komputer kita dengan server

Setelah itu kita setting IP untuk eth0

· vi /etc/sysconfig/network-scripts/ifcfg-eth1

kemudian akan muncul seperti gambar di bawah ini:

Untuk eth1 kita isi seperti gambar di atas. IP ini adalah IP yang akan kita sebarkan pada client windows kita

3. untuk selanjutnya kita harus mengaktifkan IP Forward dengan perintah:

· vi /etc/sysctl.conf

kemudian akan muncul tampilan

Sebelum di edit, pada lingkaran tertera angka 0 kemudian kita ganti dengan angka 1 seperti gambar di atas.

4. setelah itu kita harus menuliskan scripts dengan perintah

· vi /etc/rc.d/rc.local

kemudian akan muncul tampilan di bawah ini:

Tuliskan scripts seperti pada lingkaran gambar di atas

Agar semua yang kita setting tidak hilang kalau komputer direstart, maka kita perlu mengetikkan perintah:

· service network restart

5. Setelah semua selesai, kita harus mengecek pada client windows yang telah dihubungkan dengan kabel straight.

Langkah-langkah mengecek router kita pada client windows:

1. Masuk pada Control Panel>Network Connection klik kanan pada Local Area Connection pilih Properties.

2. Pilih pada “Use the following IP address” dan “Use the following DNS server addresses”

3. Kemudian kita masukkan IP seperti gambar di atas (menurut IP pada router).

4. Kemudian kita klik OK

5. Setelah itu kita lihat pada support seperti gambar di bawah ini:

6. Untuk menguji koneksi kita lakukan ping pada client windows seperti gambar di bawah ini:

7. Kemudian kita tes untuk koneksi ke internet

LANGKAH-LANGKAH KONFIGURASI DHCP

1. Melihat file dhcp yang telah terinstall pada router linux dengan menggunkan perintah di bawah ini:

2. Kemudian kita copy scripts dhcp pada directory etc dengan perintah

· cp /usr/share/doc/dhcp3.0pl1/dhcp.conf.sample /etc/dhcpd.conf

3. Setelah itu kita edit scripts dhcp dengan menggunakan perintah

· vi /etc/dhcp.conf

lalu akan muncul tampilan

4. Yang perlu diedit adalah

· subnet harus kita sesuaikan dengan IP yang eth1

· Option routers harus disesuaikan dengan IP eth1

· Option domain-name-servers harus diisi sesuai dengan DNS server yang kita gunakan

· Range dynamic-bootp harus disini kita bisa mengatur IP berapa saja yang akan kita berikan untuk client

5. Setelah itu kita simpan dengan perintah

· :wq

6. Agar settingan tidak hilang pada saat komputer direstart, lakukan perintah

· service dhcpd restart

7. Kemudian kita uji pada client windows

Langkah-langkah mengecek dhcp kita pada client windows:

1. Masuk pada Control Panel>Network Connection klik kanan pada Local Area Connection pilih Properties.

2. Kemudian pilih pada “Obtain an IP address automatically” dan “Obtain DNS server address automatically”

3. Klik OK

4. Kemudian kita lihat pada support

5. Lalu kita uji dengan melakukan ping seperti gambar di bawah ini

6. Kemudian kita uji koneksi ke internet

LANGKAH-LANGKAH KONFIGURASI FTP

1. Melihat file FTP yang telah terinstall pada router linux dengan perintah seperti di bawah ini

2. Kemudian kita masuk pada directory home dan kita buat user beserta password user di dalamnya dengan perintah

· useradd tkj

· passwd tkj

3. Kemudian kita masukkan password

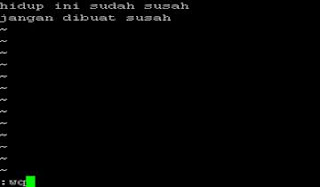

4. Lalu kita isi user tkj seperti contoh di bawah ini

Kemudian akan muncul tampilan

Kita lakukan seperti contoh di atas

5. Kemudian kita simpan dengan perintah

· :wq

6. Setelah itu kita uji pada client windows kita

Langkah-langkah mengecek ftp kita pada client windows:

1. Kita masuk pada internet explorer atau windows explorer

2. pada link kita ketikkan ftp://192.168.20.1 seperti contoh di bawah ini

3. Kemudian kita pilih “Login as”

Maka akan muncul tampilan

4. Kita masukkan user name dan passwordnya

5. Kemudian klik Log on

Maka akan muncul tampilan

6. Kemudian klik ganda pada informatika dan akan muncul tampilan seperti di bawah ini

HASIL YANG DICAPAI

Setelah melalui beberapa proses konfigurasi Router, DHCP dan FTP akhirnya menghasilkan:

Ø Router sebagai penghubung antara server dengan client.

Ø Dhcp server yang berguna untuk mempermudah client mendapatkan IP dari Router secara otomatis

Ø Ftp server yang berguna untuk memindahkan (transfer) file dari suatu komputer yang terhubung ke Internet ke komputer lain yang juga terhubung ke Internet.

SASARAN PASAR/PENGGUNA

Sasaran project ini meliputi:

1) Perusahaan

2) Bisnis (hotel, perkantoran, apartemen)

3) Lembaga / instansi pemerintah atau swasta

4) Institusi pendidikan

5) Warung internet

6) Dan lain-lain

FAKTOR PENDUKUNG DAN FAKTOR PENGHAMBAT

3.1.1 Faktor pendukung

Ø Bimbingan dan pengarahan yang berhubungan dengan bahan yang akan dijadikan Project Work

Ø Tersedianya sarana dan prasarana yang cukup lengkap

Ø Adanya sumber informasi yang jelas dan lengkap

Ø Adanya dukungan dari keluarga tercinta

3.1.2 Faktor penghambat

Ø Keterbatasan pengetahuan penulis tentang Konfigurasi Router, Dhcp dan Ftp

Ø Waktu yang diberikan relatif singkat

Ø Sulitnya mencari narasumber sebagai pembimbing yang sesuai

Manfaat

Manfaat-manfaat yang dihasilkan dari Project yang kami buat adalah sebagai berikut:

Ø Menghasilkan Router sebagai penghubung antara server dengan client.

Ø Dhcp server yang berguna untuk mempermudah client mendapatkan IP dari Router secara otomatis

Ø Ftp server yang berguna untuk memindahkan (transfer) file dari suatu komputer yang terhubung ke Internet ke komputer lain yang juga terhubung ke Internet.
